تعد شركة Shenzhen HengDrive Technologies Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة موثوقية لمحرك الدوار evtol في الصين. مع خبرة وفيرة ، نرحب بكم ترحيبا حارا في محرك evtol الدوار بالجملة المصنوع في الصين هنا من مصنعنا. نحن نقبل أيضًا الطلبات المخصصة.
نظرة عامة على المنتج
تم تصميم المحرك الدوار eVTOL الخاص بنا خصيصًا-للطائرات ذات الارتفاعات المنخفضة-بما في ذلك الطائرات eVTOL، والطائرات بدون طيار الثقيلة-، ومنصات التنقل الجوي في المناطق الحضرية (UAM). يعمل بجهد 48 فولت - 400 فولت، ويوفر عزم دوران يصل إلى 50 نيوتن متر مع كفاءة قصوى أكبر من أو تساوي 94%. يتيح التصميم الكهرومغناطيسي المتقدم كثافة طاقة عالية (أكبر من أو تساوي 8 كيلو واط/كجم) ودفعًا موثوقًا للإقلاع والهبوط العمودي.
مزايا التصنيع
نحن ننتج في منشأة معتمدة من AS9100D وIATF 16949 مع تعبئة آلية بالكامل، وتوازن ديناميكي، وتجميع فراغي حراري:
كثافة الطاقة العالية:
الجزء الثابت -رفيع جدًا-من الفولاذ المصنوع من السيليكون ومغناطيس النيوديميوم الملبد للحصول على أقصى نسبة من عزم الدوران-إلى-الوزن.
01
الإدارة الحرارية:
قنوات تبريد مدمجة بالهواء السائل أو القسري مع عزل من الفئة H (180 درجة) لتشغيل الحمل العالي المستمر-.
02
موازنة الدقة:
التوازن الديناميكي الآلي ل<0.02 g·mm for minimal vibration (<0.1 mm/s) at full RPM.
03
نظام المنتج المثالي التكرار المزدوج:
تكوينات اختيارية مزدوجة-ملفوفة أو مزدوجة-للتحكم في الطيران المتسامح مع الأخطاء.
04
القدرة الإنتاجية:
50000 وحدة / شهر مع مهلة تتراوح من 8 إلى 10 أسابيع للأعمدة المخصصة أو الشفاه المتصاعدة.
05
الشهادات والامتثال
- AS9100D (إدارة جودة الطيران)
- IATF 16949:2016 (التحكم في عملية تصنيف السيارات)
- الأيزو 14001:2015 (البيئية)
- بنفايات، الوصول
- DO-160G (البيئية وEMI – نماذج مختارة)
- IP67 (مقاوم للغبار/للماء)
اختر المحرك الدوار eVTOL لتطبيقات الطيران على ارتفاعات منخفضة-والتي تتطلب الكفاءة والتكرار والاستعداد المعتمد لصلاحية الطيران. اتصل بنا للحصول على أوراق البيانات الفنية أو عينات التأهيل.
|
B5025AR |
الطاقة الناتجة : 141 وات |
الوزن: 157 جم (تقريبًا) |
|

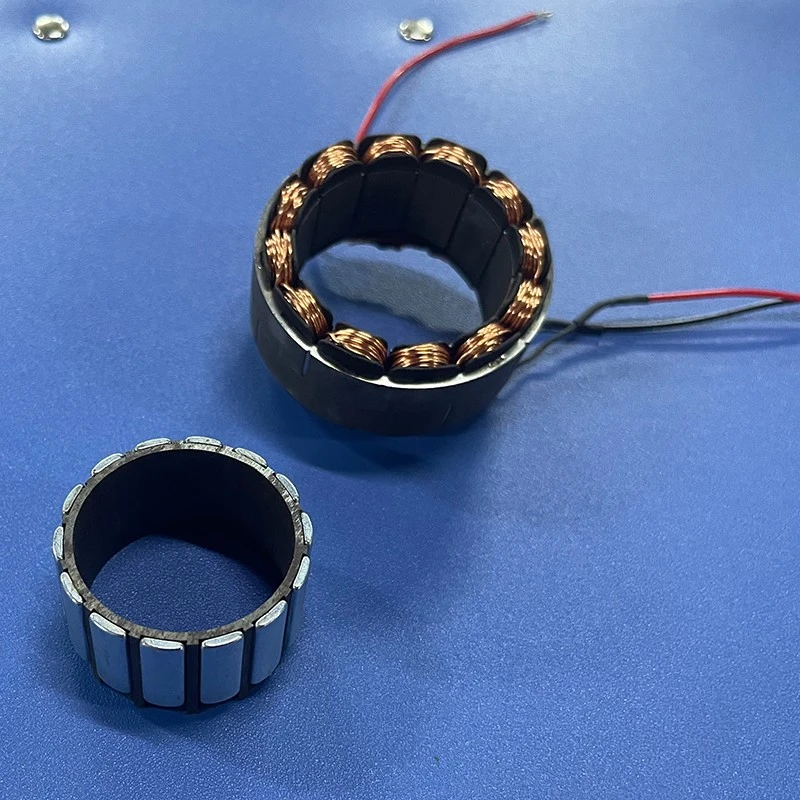

الروبوت المتجسد: محرك المحرك الخطي المشترك
|
||

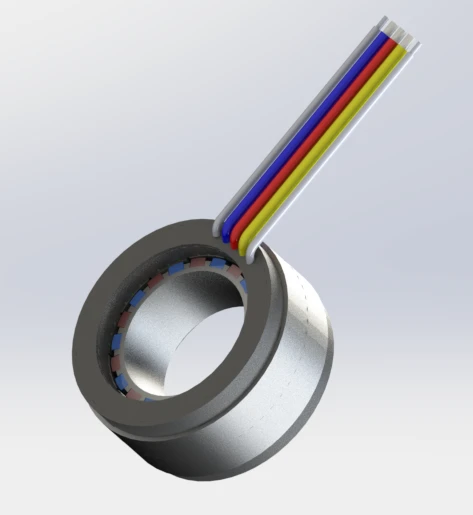

محرك بدون إطار-تطبيق نموذجي
المواصفات الفنية
|
نموذج |
B5025AR |
|
|
تصنيف الجهد (VDC) |
48 |
|
|
الطاقة المقدرة (ث) |
141 |
|
|
عزم الدوران المقدر (نيوتن متر) |
0.45 |
|
|
الحد الأقصى لعزم الدوران (نيوتن متر) |
1.35 |
|
|
التصنيف الحالي (أ) |
4 |
|
|
الحد الأقصى الحالي (أ) |
12 |
|
|
السرعة المقدرة (دورة في الدقيقة) |
3000 |
|
|
لا توجد سرعة تحميل (دورة في الدقيقة) |
4500 |
|
|
ثابت عزم الدوران (نيوتن متر/أ) |
0.113 |
|
|
لحظة القصور الذاتي (kg.cm²) |
0.098 |
|
|
ثابت الجهد العكسي (V/KRPM) |
7.5 |
|
|
مقاومة السلك (أوم @ 20 درجة) |
0.9 |
|
|
محث الأسلاك (mH) |
0.55 |
|
|
اللوغاريتمات القصوى (2P) |
10 |
|
|
عزم دوران التروس (mN.m) |
13.5 (القيمة المرجعية) |
|
|
الحجم (مم) |
L1 (الارتفاع الأساسي) |
16 |
|
L2 (الارتفاع الأساسي) |
17 |
|
|
L3 (الارتفاع الأساسي) |
25 |
|

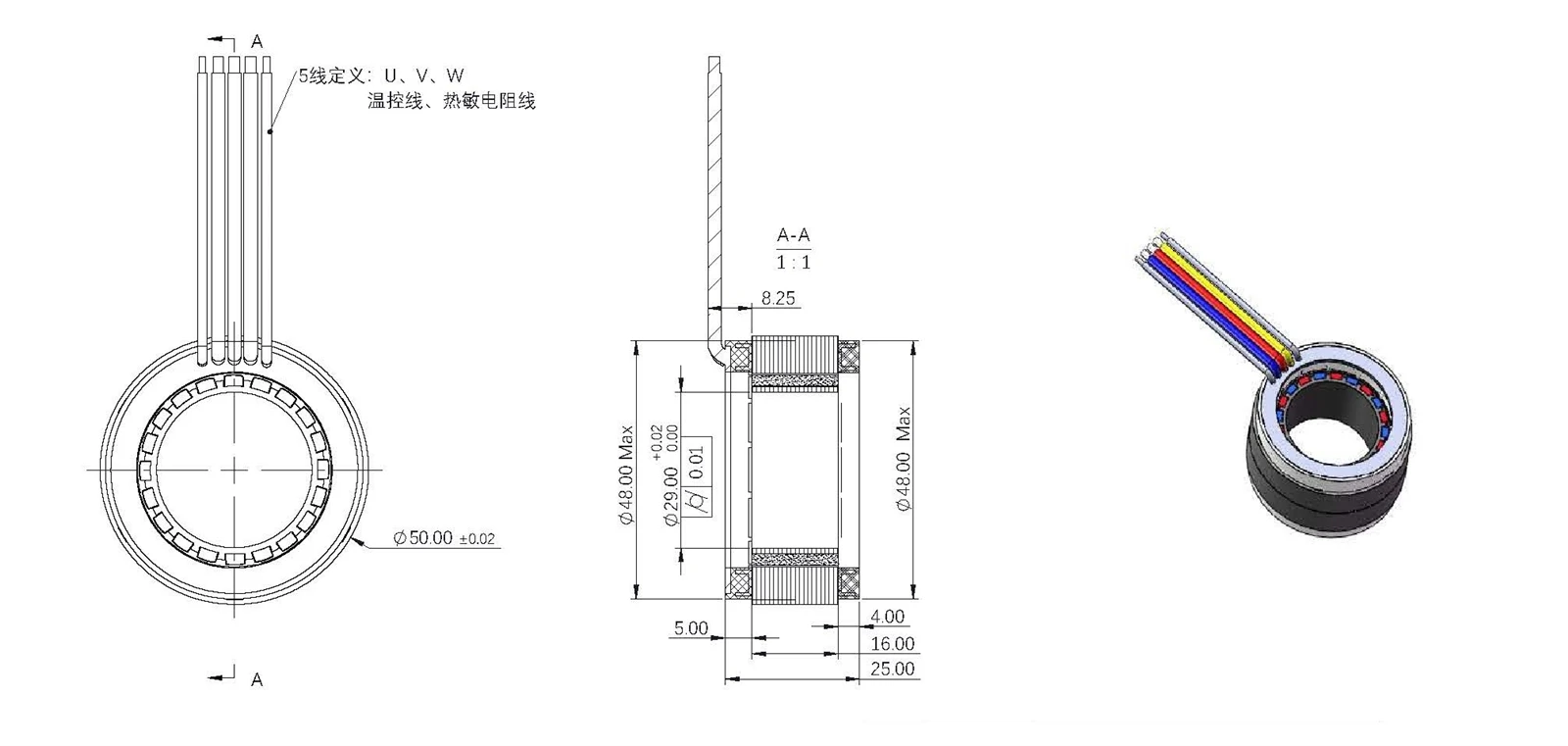

رسم الخطوط العريضة
